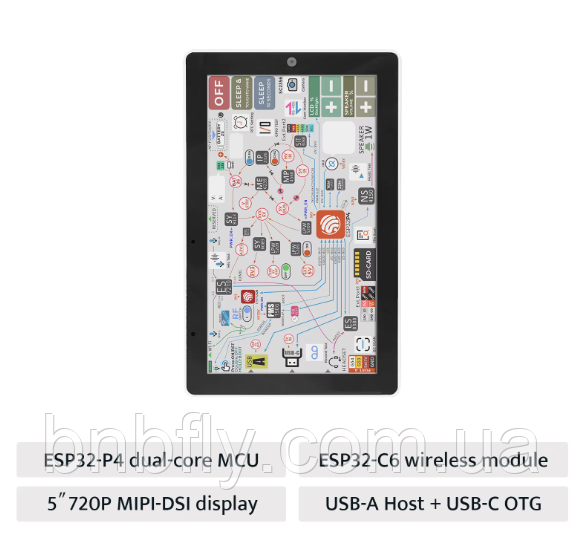

M5Stack Tab5 DevKit без акумулятора — IoT-панель 5” IPS на ESP32-P4 з Wi‑Fi 6 / ZigBee / Thread

M5Stack Tab5 — відлагоджувальна IoT-платформа на базі ESP32-P4 для розробки інтерфейсів, контролерів і шлюзів із великим сенсорним екраном. Усередині поєднані обчислювальний ESP32-P4 і окремий радіомодуль ESP32-C6 для Wi‑Fi 6 / Thread / ZigBee — зручно для прототипів та стаціонарних панелей.

Версія без акумулятора розрахована на живлення від USB Type‑C або зовнішнього NP‑F550 (не входить), тому добре підходить для стендових і постійних інсталяцій.

Для чого підходить

• Стаціонарні IoT-панелі керування, HMI-інтерфейси, «розумний дім», лабораторні стенди.
• Шлюз/координатор для мереж Thread/ZigBee та Wi‑Fi 6 інфраструктури.
• Прототипування embedded-проєктів на ESP-IDF (C/C++).
• Проєкти з камерою (MIPI-CSI): комп’ютерний зір, розпізнавання, інтерактивні сценарії.
• FPV/RC-лабораторія: настільна панель для телеметрії/моніторингу, тестовий термінал для наземної станції та автоматизації (через зовнішні інтерфейси).

Ключові особливості

• ESP32-P4: двоядерний RISC‑V до 400 МГц для UI та логіки.
• ESP32-C6: Wi‑Fi 6 + Thread + ZigBee в окремому модулі.
• 5” IPS 1280×720 по MIPI‑DSI + ємнісний мультитач GT911.
• Камера 2 МП SC2356 по MIPI‑CSI.
• Аудіотракт: кодек ES8388, стерео мікрофони, динамік 1W, 3.5 мм.
• RS‑485 з перемикачем термінатора 120 Ом для промислової периферії.
• Порти/шини розширення: Grove, M5BUS, GPIO_EXT, microSD.
• USB Type‑C OTG + USB Type‑A Host для периферії.
• Датчики: 6-осьовий IMU BMI270, RTC RX8130CE з пробудженням.

Технічні характеристики

• Мікроконтролер: ESP32-P4NRW32 (RISC‑V, 2 ядра, до 400 МГц)
• Бездротовий модуль: ESP32-C6-Mini-1U (Wi‑Fi 6 / Thread / ZigBee)
• Пам’ять: 16 МБ Flash, 32 МБ PSRAM
• Дисплей: 5” IPS TFT, 1280×720, інтерфейс MIPI‑DSI
• Сенсор: GT911, ємнісний мультитач
• Камера: 2 МП (до 1600×1200), MIPI‑CSI
• Аудіо: ES8388, стерео мікрофони, динамік 1W, роз’єм 3.5 мм
• USB: Type‑C OTG (USB 2.0), Type‑A Host
• Інтерфейси: RS‑485, Grove, M5BUS, GPIO_EXT, microSD
• Датчики: BMI270 (6 осей)
• RTC: RX8130CE
• Живлення: USB Type‑C або NP‑F550 (не входить у комплект)
• Розміри: 128×80×12 мм
• Вага: 124 г

Підключення

• Живлення подається через USB Type‑C або через батарейний формат NP‑F550 (акумулятор/утримувач не в комплекті).
• Зовнішні пристрої підключаються через USB Type‑A Host, порти Grove/M5BUS/GPIO_EXT, а також через RS‑485 (за потреби увімкніть термінатор 120 Ом).
• Логи/медіа/дані зручно зберігати на microSD.

Сумісність і примітки

• Середовище розробки: ESP-IDF (C/C++).
• Бездротові протоколи реалізуються через модуль ESP32-C6 (Wi‑Fi 6 / Thread / ZigBee).
• Версія без акумулятора: для автономної роботи потрібен NP‑F550 (не входить).

Комплектація

• Модуль розробки M5Stack Tab5 (DevKit), версія без акумулятора.
